SORBONNES
Plus de 30 ans d’expérience dans la fabrication de sorbonnes
ASEM est fière de représenter l’Italie au Comité Européen de Normalisation (CEN) dans le domaine des laboratoires en général et des sorbonnes en particulier.
Nous proposons plus de 40 modèles pour couvrir toutes les applications de laboratoire les plus courantes, tous certifiés conforme à la norme EN14175 en garantissant les meilleurs standards du marché en termes de sécurité et d’efficacité.
Principales spécificités techniques
Hauteurs disponibles :
H2300 mm pour s’adapter aux caractéristiques de construction du laboratoireModules de services :
Les modules de services électriques et de fluides peuvent être situés :À l’extérieur sur le côté
Sur le panneau avant
À l’intérieur
5 largeurs disponibles : L 1200, 1500, 1800, 2100, 2400 mm
Matériaux classification au feu : M0 ou M1
La spécification de l'utilisation prévue permettra d'identifier le type de sorbonne nécessaire, afin d’assurer une performance optimale dans votre environnement de travail.

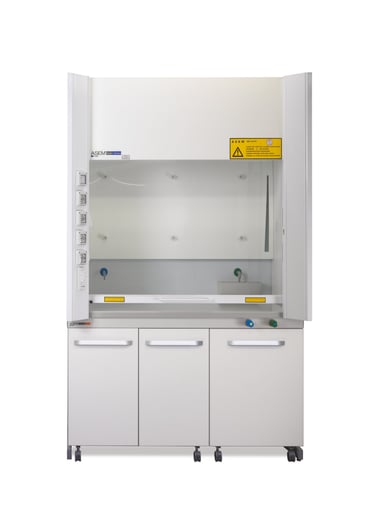

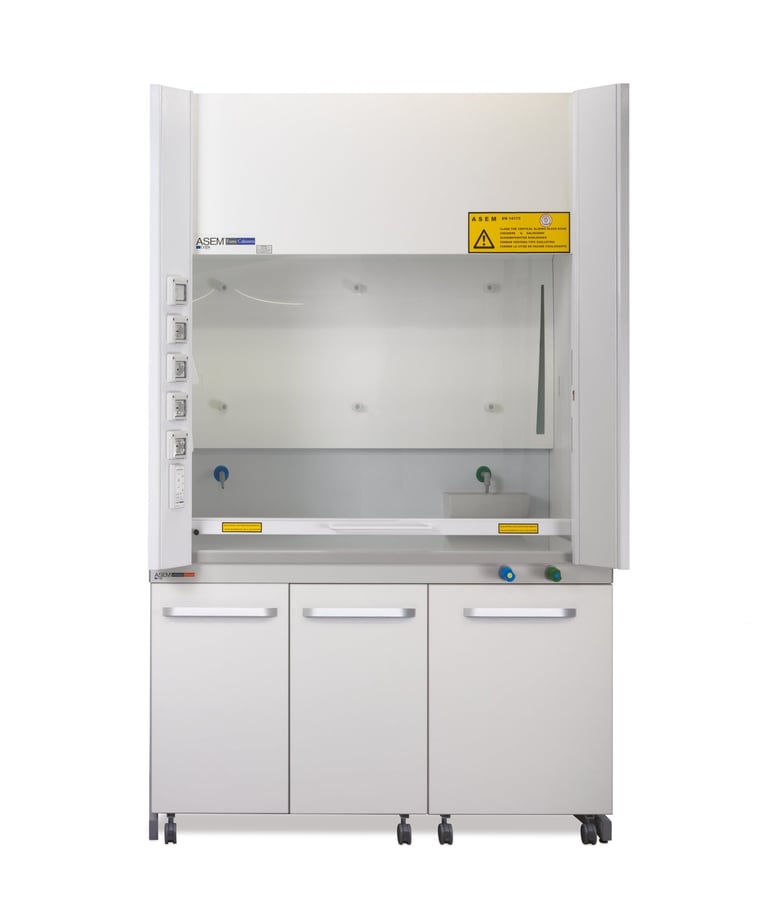

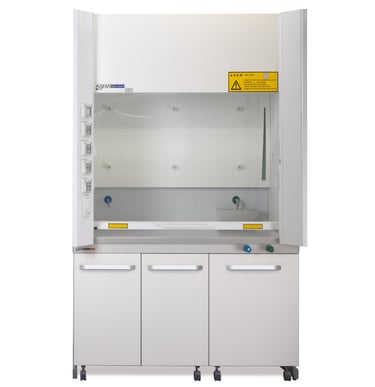

GAMME ICP
Caractéristiques générales
Classe : Métallique M0, Mélaminé M1, PVC
Coloris : Blanc RAL 9010
Déflecteurs triangulaire latéraux
Simple guillotine avec une vitre fixe en verre securit
Taille
Hauteur : 2300mm
Largeurs : 1200 / 1500 / 1800mm
La sorbonne ASEM ICP est idéale pour l'évacuation des vapeurs de produits chimiques provenant de la zone de travail, afin de prévenir toute contamination de l'air du laboratoire.
Caractéristiques :
Gamme certifiée selon les normes européennes, EN-14175 parties 2, 3 et 6
Ce modèle, à profondeur réduite, peut être installé soit sur une paillasse existante, soit sur un piètement. Il permet d’installer des sorbonnes dans des espaces restreints, tout en respectant rigoureusement les normes en vigueur.
Point d’extraction sur le toit de la sorbonne : collerette ø 250 mm femelle
Plafond antidéflagrant : ouverture avec un panneau en polycarbonate sur le toit pour laisser passer l’éclairage. Ce panneau sert également de voie d’évacuation privilégiée en cas d’explosion et/ou d’augmentation de la pression à l’intérieur de la sorbonne.
Déflecteurs latéraux métalliques en tôle d’acier électro-galvanisé de 12/10 mm d’épaisseur, revêtue de peinture époxy, en forme triangulaire favorisant l’entrée d’air dans la sorbonne et évitant la formation de turbulences qui pourraient perturber le flux
Commandes (robinets d’eau ou gaz) et prises électriques à l’extérieur de la sorbonne sur le bandeau frontal de la paillasse.
Double aspiration sur le fond de la sorbonne : aide à éliminer les vapeurs lourdes en augmentant la vitesse d’aspiration par l’arrière et équipé d’ouvertures réparties pour optimiser la ventilation.
Panneaux facilement démontables, afin de permettre de « nettoyer » la partie arrière des éventuelles boues et poussières dangereuses, conformément à la réglementation.Guillotine constituée d’un cadre métallique en acier galvanisé de 1 mm d’épaisseur, phosphaté et revêtu d’une poudre époxy fixée par passage dans un tunnel thermique à 180 °C
Simple guillotine à ouverture verticale
Vitre en verre feuilleté Securit d’épaisseur 3 + 3 + PVB conforme aux normes UNI EN12543-1 et EN 12600
Possibilité de déverrouiller le mécanisme pour procéder à l’entretien et/ou à l’insertion d’instruments de grandes dimensions.
Butée de guillotine : Haute 45 cm - Basse : 5 cm
Cadre de la guillotine équipé d’un dispositif de sécurité qui bloque immédiatement leur chute en cas de rupture de l’un des câbles en acier/courroies dentées du contrepoids.
Contrepoids placés derrière la paroi arrière, à l’extérieur de la sorbonne, et soutenus par des câbles en acier inoxydable AISI 316 de 3 mm de diamètre ou par des courroies dentées (dans le cas d’une guillotine motorisée)
Câble se trouvant à l’extérieur du volume d’aspiration et ne sont donc pas en contact avec les vapeurs corrosives susceptibles de se former lors des manipulations à l’intérieur de la sorbonne.
Certifiée conforme à la norme EN 14175, la force manuelle devant être exercée pour ouvrir ou fermer la guillotine ne doit pas dépasser 30 N par mètre linéaire.

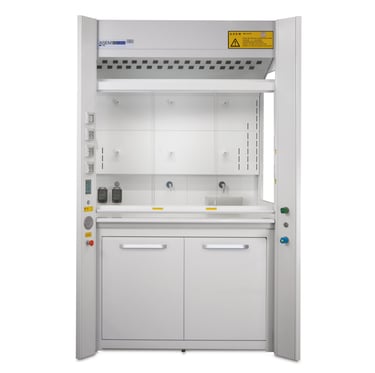

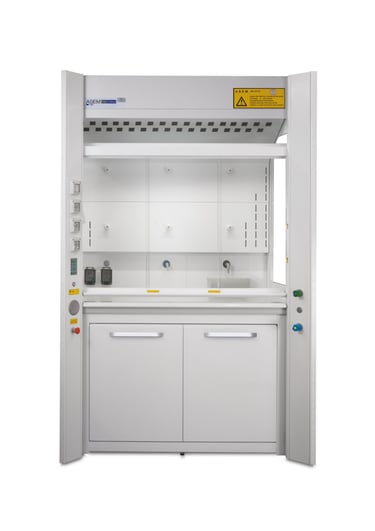

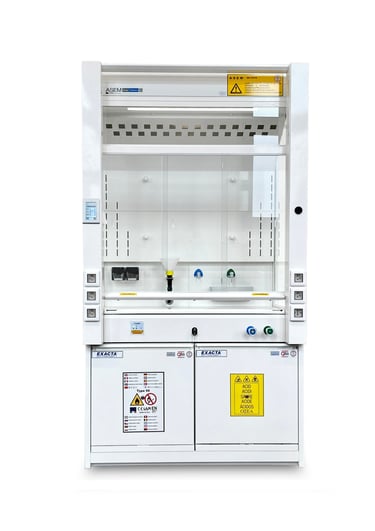

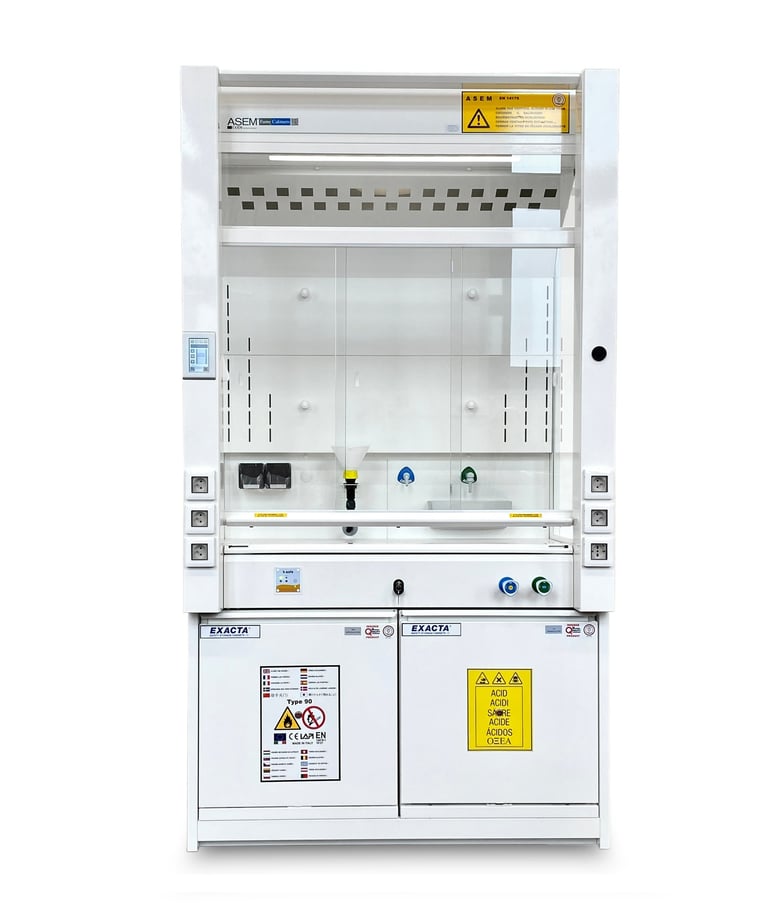

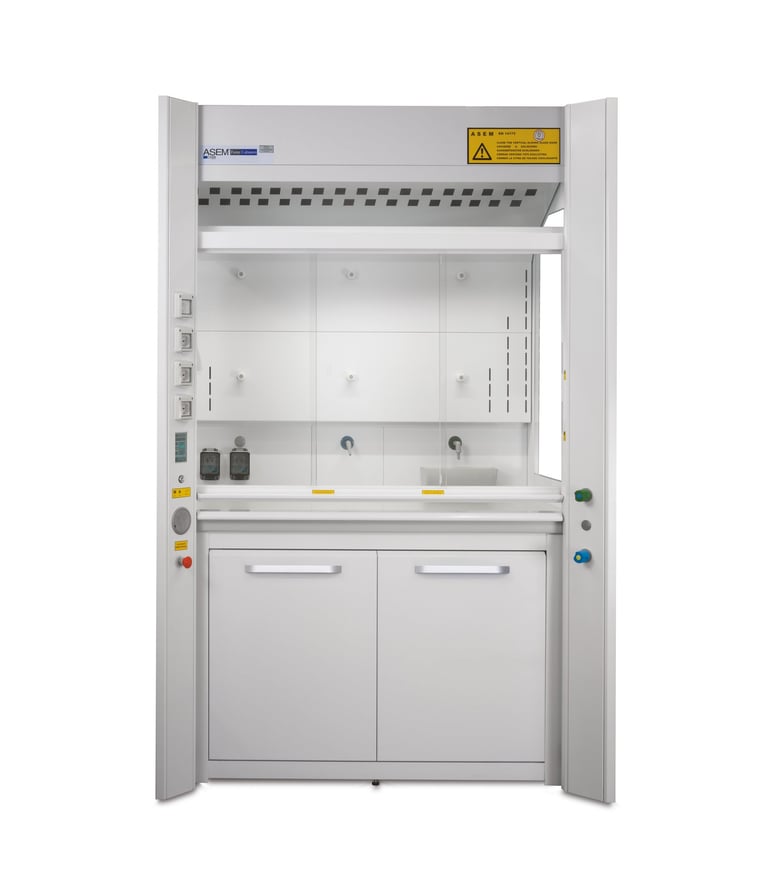

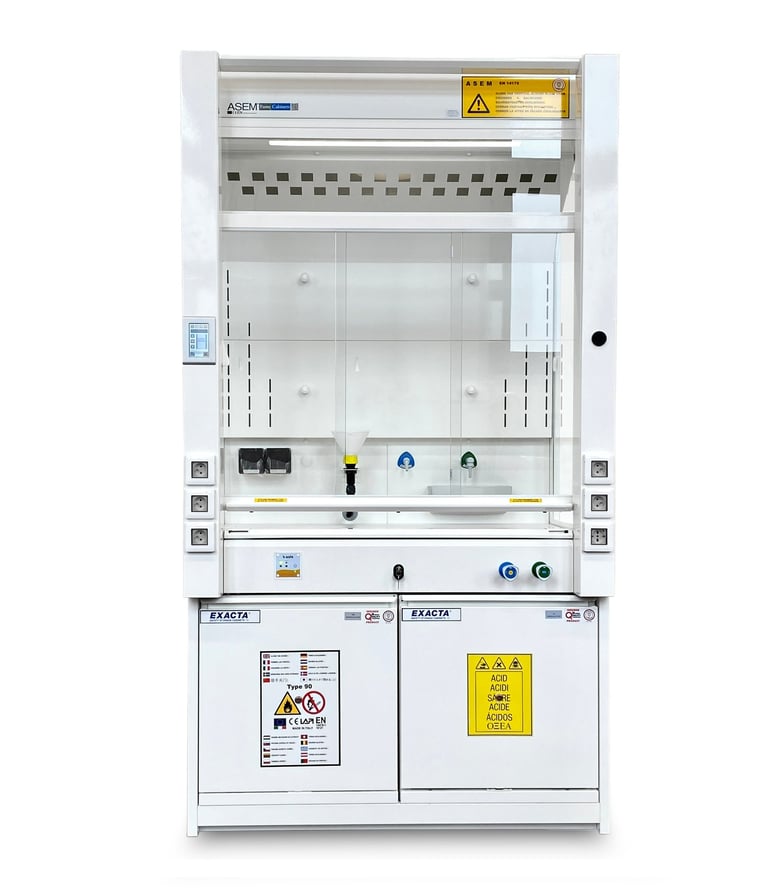

GAMME CP
Caractéristiques générales
Classe : Métallique M0, Mélaminé M1, PVC
Coloris : Blanc RAL 9010
Déflecteurs triangulaire latéraux
Simple ou double guillotine en verre securit
Taille
Hauteur : 2300mm
Largeurs M0, M1 : 1265 / 1565 / 1865 / 2165 / 2465mm
Largeurs PVC : 1265 / 1565 / 1865mm
La sorbonne ASEM CP est idéale pour l'évacuation des vapeurs, des poussières fines et des particules légères provenant de la zone de travail, afin de prévenir toute contamination de l'air du laboratoire.
Caractéristiques :
Gamme certifiée selon les normes européennes, EN-14175 parties 2, 3 et 6.
Une conception optimisée sur le plan aérodynamique, offrant des performances remarquables en matière de confinement et d'efficacité énergétique.
Grande capacité intérieure utile avec une hauteur intérieure de 1230 mm et une partie supérieure vitrée qui permet une visibilité totale des manipulations effectués à l'intérieur.
Point d’extraction sur le toit de la sorbonne : collerette ø 250 mm femelle
Plafond antidéflagrant : ouverture avec un panneau en polycarbonate sur le toit pour laisser passer l’éclairage. Ce panneau sert également de voie d’évacuation privilégiée en cas d’explosion et/ou d’augmentation de la pression à l’intérieur de la sorbonne.
Déflecteurs latéraux métalliques en tôle d’acier électro-galvanisé de 12/10 mm d’épaisseur, revêtue de peinture époxy, en forme triangulaire favorisant l’entrée d’air dans la sorbonne et évitant la formation de turbulences qui pourraient perturber le flux
Commandes (robinets d’eau ou gaz) et prises électriques à l’extérieur de la sorbonne sur les déflecteurs triangulaire latéraux.
Le panneau amovible sur la partie avant permet l’insertion facile des nouvelles utilités et la maintenance aisée des existantes.
Double aspiration sur le fond de la sorbonne : aide à éliminer les vapeurs lourdes en augmentant la vitesse d’aspiration par l’arrière et équipé d’ouvertures réparties pour optimiser la ventilation.
Panneaux facilement démontables, afin de permettre de « nettoyer » la partie arrière des éventuelles boues et poussières dangereuses, conformément à la réglementation.
Double fond arrière conçu pour pouvoir appliquer des treillis et des supports amovibles.
Guillotine constituée d’un cadre métallique en acier galvanisé de 1 mm d’épaisseur, phosphaté et revêtu d’une poudre époxy fixée par passage dans un tunnel thermique à 180 °C .
Simple guillotine à ouverture verticale, équipée de 3 vitres coulissantes horizontalement.
Vitre en verre feuilleté Securit d’épaisseur 3 + 3 + PVB conforme aux normes UNI EN12543-1 et EN 12600
Possibilité de déverrouiller le mécanisme pour procéder à l’entretien et/ou à l’insertion d’instruments de grandes dimensions.
Butée de guillotine : Haute 45 cm - Basse : 5 cm
Cadre de la guillotine équipé d’un dispositif de sécurité qui bloque immédiatement leur chute en cas de rupture de l’un des câbles en acier/courroies dentées du contrepoids.
Contrepoids placés derrière la paroi arrière, à l’extérieur de la sorbonne, et soutenus par des câbles en acier inoxydable AISI 316 de 3 mm de diamètre ou par des courroies dentées (dans le cas d’une guillotine motorisée)
Câble se trouvant à l’extérieur du volume d’aspiration et ne sont donc pas en contact avec les vapeurs corrosives susceptibles de se former lors des manipulations à l’intérieur de la sorbonne.
Conformément à la norme EN 14175, la force manuelle devant être exercée pour ouvrir ou fermer la guillotine ne doit pas dépasser 30 N par mètre linéaire.
Support du plan de travail construit en tubes d’acier assemblés par soudage TIG, permettant une grande capacité de charge.
Aménagement sous sorbonne en option : meubles métalliques ou armoires de sécurité pour produits chimiques
Spécificités
Simple guillotine disponible sur toutes les largeurs
Double guillotine disponible pour les largeurs ≤ 1865mm

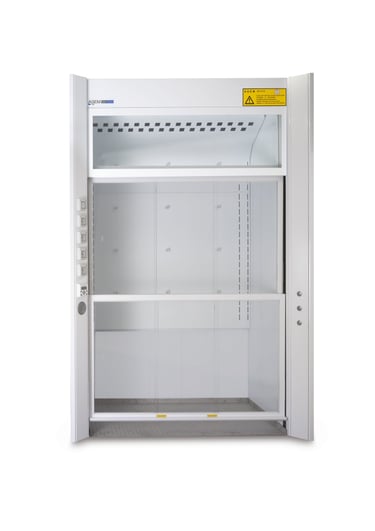

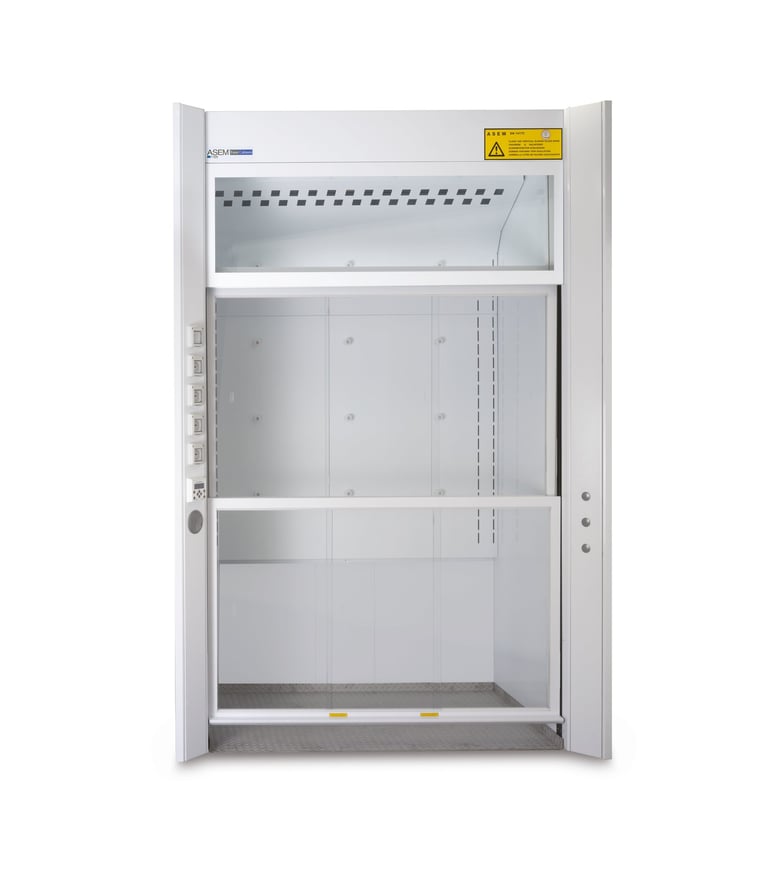

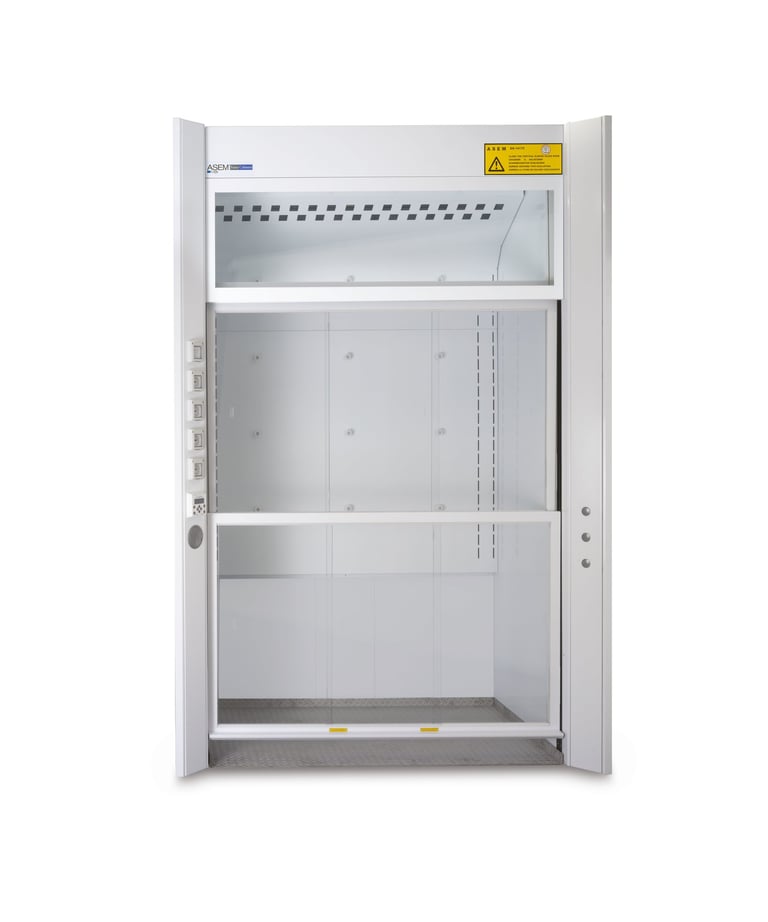

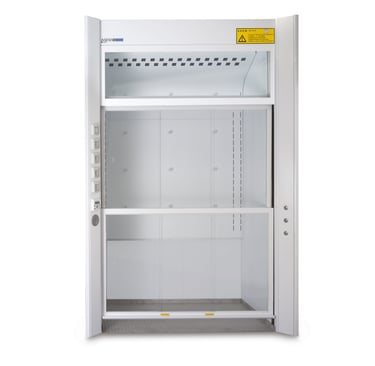

GAMME WALK-IN
Caractéristiques générales
Classe : Métallique M0
Coloris : Blanc RAL 9010
Déflecteurs triangulaire latéraux
Double guillotine en verre securit
Taille
Hauteur : 2500mm
Largeurs : 1265 / 1565 / 1865 / 2165 / 2465mm
La sorbonne ASEM W-IN est spécialement conçue pour offrir un accès complet aux équipements de grande taille ou pour faciliter les essais réalisés sur des paillasses mobiles ou directement au sol.
Caractéristiques :
Gamme certifiée selon les normes européennes, EN-14175 dans les parties 2,3 et 6.
Design aérodynamique qui permet d’obtenir des résultats optimaux en termes de confinement et d’efficience énergétique.
Grande capacité intérieure utile avec une hauteur intérieure de 2 330 mm. Disponible pour une installation avec ventilation individuelle ou partagée, intégrant des systèmes VAV optimisés.
Structure intégralement métallique (classe au feu M0)
Tôle d’acier galvanisé d’une épaisseur de 1,2, 1,5 et 2 mm, phosphaté et peint avec des poudres époxy fixées par passage dans un tunnel thermique à 180 °C
Point d’extraction sur le toit de la sorbonne : collerette ø 250 mm femelle
Plafond antidéflagrant : ouverture avec un panneau en polycarbonate sur le toit pour laisser passer l’éclairage. Ce panneau sert également de voie d’évacuation privilégiée en cas d’explosion et/ou d’augmentation de la pression à l’intérieur de la sorbonne.
RAK : Vide technique latéraux L150mm
Déflecteurs latéraux métalliques en tôle d’acier électro-galvanisé de 12/10 mm d’épaisseur, revêtue de peinture époxy, en forme triangulaire favorisant l’entrée d’air dans la sorbonne et évitant la formation de turbulences qui pourraient perturber le flux
Commandes (robinets d’eau ou gaz) et prises électriques à l’extérieur de la sorbonne sur les déflecteurs triangulaire latéraux.
Le panneau amovible sur la partie avant permet l’insertion facile des nouvelles utilités et la maintenance aisée des existantes.
Double aspiration sur le fond de la sorbonne : aide à éliminer les vapeurs lourdes en augmentant la vitesse d’aspiration par l’arrière et équipé d’ouvertures réparties pour optimiser la ventilation.
Double fond arrière conçu pour pouvoir appliquer des treillis et des supports amovibles.
Guillotine constituée d’un cadre métallique en acier galvanisé de 1 mm d’épaisseur, phosphaté et revêtu d’une poudre époxy fixée par passage dans un tunnel thermique à 180 °C .
Double guillotine à ouverture verticale, équipée de 3 vitres coulissantes horizontalement.
Vitre en verre feuilleté Securit d’épaisseur 3 + 3 + PVB conforme aux normes UNI EN12543-1 et EN 12600
Possibilité de déverrouiller le mécanisme pour procéder à l’entretien et/ou à l’insertion d’instruments de grandes dimensions.
Cadre de la guillotine équipé d’un dispositif de sécurité qui bloque immédiatement leur chute en cas de rupture de l’un des câbles en acier/courroies dentées du contrepoids.
Contrepoids placés derrière la paroi arrière, à l’extérieur de la sorbonne, et soutenus par des câbles en acier inoxydable AISI 316 de 3 mm de diamètre ou par des courroies dentées (dans le cas d’une guillotine motorisée)
Câble se trouvant à l’extérieur du volume d’aspiration et ne sont donc pas en contact avec les vapeurs corrosives susceptibles de se former lors des manipulations à l’intérieur de la sorbonne.
Conformément à la norme EN 14175, la force manuelle devant être exercée pour ouvrir ou fermer la guillotine ne doit pas dépasser 30 N par mètre linéaire.
En option : Paillasse Mobile
Spécificités
Pleine hauteur permettant une circulation dans la sorbonne
GAMME KRISTAL
Caractéristiques générales
Classe : Métallique M0
Coloris : Blanc RAL 9010
Déflecteurs plats latéraux
Simple guillotine en verre securit
Taille
Hauteur : 2300mm
Largeurs : 1265 / 1565 / 1865mm
Cette sorbonne dispose d'un tiroir technique en façade, conçu pour accueillir les robinets de gaz et de fluides, ainsi que la partie électronique de la sorbonne, avec des compartiments distincts pour chaque élément. Le tiroir est étanche, offrant une protection optimale des équipements en cas de déversement accidentel de liquides.
Ce tiroir est complètement indépendant du plan de travail et du corps de la sorbonne, ce qui évite tout contact avec les liquides présents sur le plan de travail. Il peut être ouvert facilement en cas de besoin à l'aide d'une clé.
Les contrepoids verticaux situés sur les déflecteurs frontaux rectangulaires en acier revêtu de poudre époxy 110x110mm sont masqués par des panneaux amovibles, ce qui permet un accès extrêmement simplifié des poulies et de la courroie crantée. Facilite les accès lors des opérations d'entretien. Ils permettent également l’intégration des prises électriques et le panneau de commande de la sorbonne.
La courroie crantée est réalisée en matière plastique avec un dispositif antifriction qui garantit un maximum de silence ainsi qu'une force de déplacement limitée. La courroie est positionnée à l'extérieur du volume d'aspiration afin d’éviter tout contact avec les produits agressifs.
Spécificités
Équipée de vitres pleines hauteur sur trois faces
Contrepoids et tiroir technique en façade

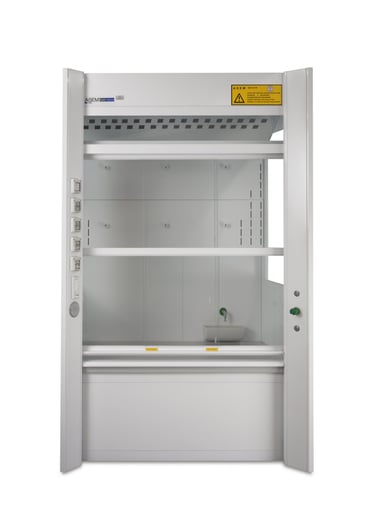

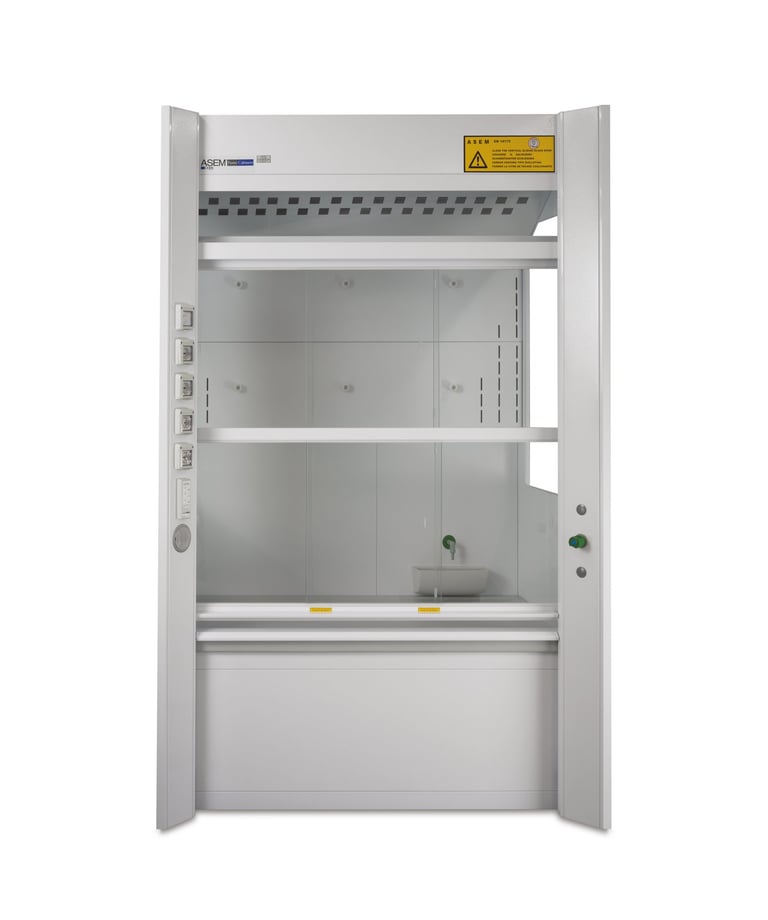

GAMME DISTILLATION
Caractéristiques générales
Classe : Métallique M0, Mélaminé M1
Coloris : Blanc RAL 9010
Déflecteurs triangulaire latéraux
Double guillotine en verre securit
Taille
Hauteur : 2500mm
Largeurs : 1265 / 1565 / 1865mm
La sorbonne ASEM Distillation est spécifiquement conçue pour un accès aisé aux appareils de grande hauteur grâce à son plan de travail abaissé à 500mm
Spécifications :
Gamme certifiée selon les normes européennes, EN-14175 dans les parties 2, 3 et 6.
Design aérodynamique qui permet d’obtenir des résultats optimaux en termes de confinement et d’efficience énergétique.
Grande capacité intérieure utile avec une hauteur intérieure de 1580 mm. Disponible pour une installation avec une ventilation individuelle ou partagée, avec des systèmes VAV optimisés.
Structure intégralement métallique (classe au feu M0)
Tôle d’acier galvanisé d’une épaisseur de 1,2, 1,5 et 2 mm, phosphaté et peint avec des poudres époxy fixées par passage dans un tunnel thermique à 180 °C
Coloris : Blanc RAL9010
Point d’extraction sur le toit de la sorbonne : collerette ø 250 mm femelle
Plafond antidéflagrant : ouverture avec un panneau en polycarbonate sur le toit pour laisser passer l’éclairage. Ce panneau sert également de voie d’évacuation privilégiée en cas d’explosion et/ou d’augmentation de la pression à l’intérieur de la sorbonne.
Déflecteurs latéraux métalliques en tôle d’acier électro-galvanisé de 12/10 mm d’épaisseur, revêtue de peinture époxy, en forme triangulaire favorisant l’entrée d’air dans la sorbonne et évitant la formation de turbulences qui pourraient perturber le flux
Commandes (robinets d’eau ou gaz) et prises électriques à l’extérieur de la sorbonne sur les déflecteurs triangulaire latéraux.
Le panneau amovible sur la partie avant permet l’insertion facile des nouvelles utilités et la maintenance aisée des existantes.
Double aspiration sur le fond de la sorbonne : aide à éliminer les vapeurs lourdes en augmentant la vitesse d’aspiration par l’arrière et équipé d’ouvertures réparties pour optimiser la ventilation.
Double fond arrière conçu pour pouvoir appliquer des treillis et des supports amovibles.
Guillotine constituée d’un cadre métallique en acier galvanisé de 1 mm d’épaisseur, phosphaté et revêtu d’une poudre époxy fixée par passage dans un tunnel thermique à 180 °C .
Double guillotine à ouverture verticale, équipée de 3 vitres coulissantes horizontalement.
Vitre en verre feuilleté Securit d’épaisseur 3 + 3 + PVB conforme aux normes UNI EN12543-1 et EN 12600
Possibilité de déverrouiller le mécanisme pour procéder à l’entretien et/ou à l’insertion d’instruments de grandes dimensions.
Butée de guillotine : Haute 45 cm - Basse : 5 cm
Cadre de la guillotine équipé d’un dispositif de sécurité qui bloque immédiatement leur chute en cas de rupture de l’un des câbles en acier/courroies dentées du contrepoids.
Contrepoids placés derrière la paroi arrière, à l’extérieur de la sorbonne, et soutenus par des câbles en acier inoxydable AISI 316 de 3 mm de diamètre ou par des courroies dentées (dans le cas d’une guillotine motorisée)
Câble se trouvant à l’extérieur du volume d’aspiration et ne sont donc pas en contact avec les vapeurs corrosives susceptibles de se former lors des manipulations à l’intérieur de la sorbonne.
Conformément à la norme EN 14175, la force manuelle devant être exercée pour ouvrir ou fermer la guillotine ne doit pas dépasser 30 N par mètre linéaire.
Support du plan de travail construit en tubes d’acier assemblés par soudage TIG, permettant une grande capacité de charge.
Panneaux facilement démontables, afin de permettre de « nettoyer » la partie arrière des éventuelles boues et poussières dangereuses, conformément à la réglementation.
Spécificités
Plan de travail abaisé facilitant les manipulations dans la sorbonne

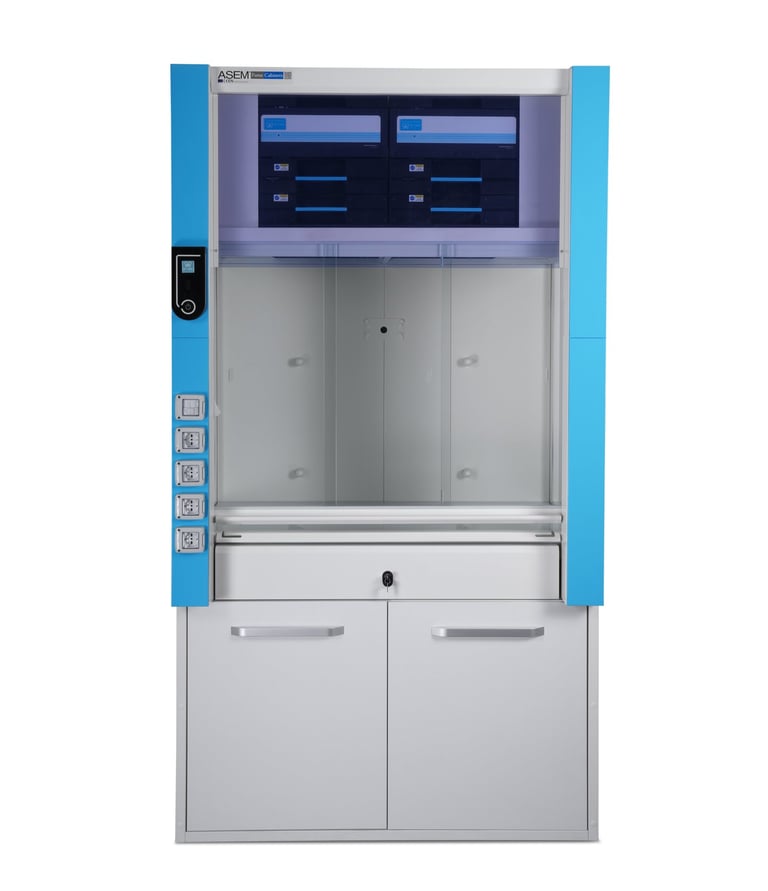

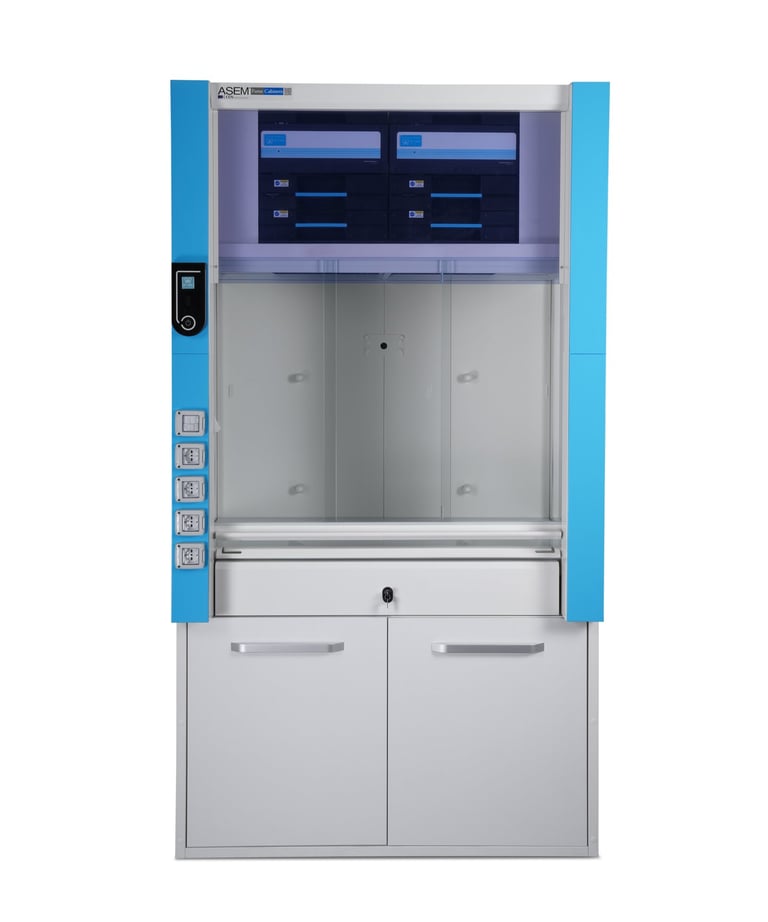

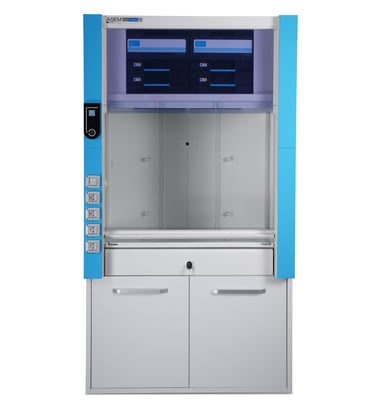

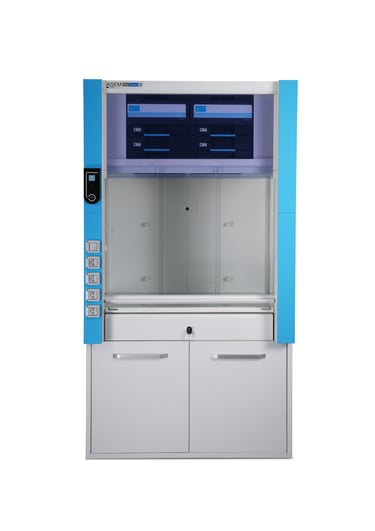

GAMME GFH
Caractéristiques générales
Classe : Métallique M0
Coloris : Blanc RAL 9010
Simple guillotine en verre securit
Taille
Hauteur : 2300mm
Largeurs : 1265 / 1565 / 1865mm
La sorbonne avec système de filtration intégré ne nécessite aucun conduit d'extraction.
Spécialement conçue pour les laboratoires où la flexibilité est essentielle, la version Greenfumehood est unique sur le marché.
Développée en collaboration avec ERLAB, une société européenne leader dans la filtration de l'air pour la protection du personnel de laboratoire.
La nouvelle Sorbonne Greenfumehood intègre une nouvelle technologie, plus simple et plus sûre qui offre une sécurité optimale.
Elle contrôle les performances de la filtration de Neutrodine Unisorb selon les normes de sécurité les plus rigoureuses en matière de filtration et de confinement.
Applicable à la grande majorité des manipulations de laboratoires avec des capacités de manipulation de liquides et de poudres.
Caractéristiques :
Conçue et testée selon la norme EN-14175 2, 3 et 6.
Essais de filtration selon NFX 15-211.
Grande capacité intérieure utile avec une hauteur intérieure de 1 100 mm et une partie supérieure vitrée qui permet une visibilité totale des essais effectués à l’intérieur
Contrepoids et tiroir technique en façade avant
Complétez le questionnaire Valiquest et notre bureau d’étude vous confirmera la possibilité ou non de vous équiper d’une sorbonne GFH !
Spécificités
Équipée de la technologie Erlab Neutrodine ® Unisorb
Contrepoids et tiroir technique en façade

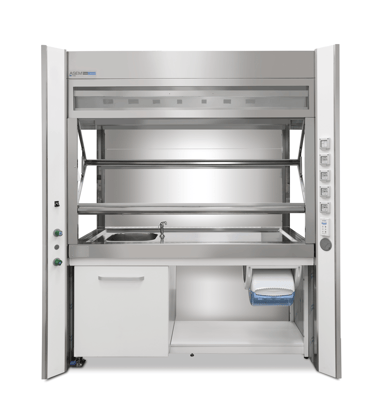

GAMME PATHO
Caractéristiques générales
Classe : Inox AISI 304
Guillotine pliable
Taille
Hauteur : 2300mm
Largeurs : 1265 / 1565 / 1865mm
Sorbonne murale simple face
Sorbonne centrale double face
Grâce à des décennies d'expérience dans la sécurité en laboratoire, ASEM présente la sorbonne PATHO, la nouvelle génération de sorbonnes d'extraction spécialement conçues pour l'anatomie pathologique.
Dans un domaine aussi crucial, essentiel tant pour la médecine que pour la chirurgie, la sécurité et l'hygiène sont primordiales à chaque étape des procédures. Il est donc indispensable de disposer des outils adaptés pour assurer un niveau de travail optimal.
C'est dans cette optique que nous avons développé la sorbonne PATHO, répondant aux exigences croissantes de ce secteur.
Son ouverture basculante permet de manipuler l'échantillon en toute sécurité, tout en étant protégé par une vitre contre les éclaboussures.
De plus, grâce à son système de double aspiration, les vapeurs et odeurs nocives sont efficacement captées, garantissant ainsi une protection maximale pour l'opérateur.
Spécificités
La Sorbonne à extraction dernière génération conçue pour l’anatomie pathologique
